使用前請認真閱讀本說明書，并妥善保存本說明書，這將有利于您正確并輕松的使用和保養本設備。
警告！！！（使用前必讀）
1） 禁止非專業人員（或未經專業培訓人員）使用本設備；警告！！！（使用前必讀）
2） 禁止抽注與潤滑脂無關的介質；
3） 禁止使用本設備抽注廢舊或含有雜質的潤滑脂；
4） 電源線一定要接到空氣開關上，并且接地一定要可靠；
5） 高壓輸油管切勿過度彎曲，尤其是在與泵本出口連接處，在操作移動時不要強接，避免重物在軟管上滾壓，以免損壞；
6） 禁止在雨天、霧天時野外使用本設備；
7） 使用時請將注脂機安放平穩，禁止在斜坡上使用本設備；
8） 及時清理掉設備上的油漬及水滴；
9） 工作休息時間或結束后應及時關閉電源，并扳動注油槍扳機設備內油壓降低；
10） 切勿長時間空載往復運動，以免油塞與注塞泵體干磨而發熱損壞。
對于未按照說明書操作使用和其他人為所造成的機器損壞、意外事故現象，我司概不負責！！！
本公司保留對產品外形及技術參數進行修改的權利，怒不預先通知。
一、設備簡介

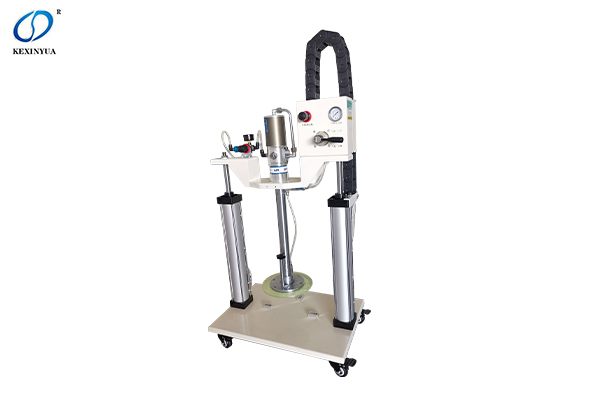

設備主要組成部分：氣動雙立柱加壓裝置、流體氣動輸送泵、雙柱壓油裝置、控制箱、高壓輸送管、高壓黃油槍。
油脂流體輸送/加注機,配置氣動高壓柱塞泵、裝有便于吸取油脂/黃油及類似介質材料的壓力板、空氣加壓式升降機、從而更出色的來完成自動化流體的輸送與加注工作。
通過操作升降機、泵和圓形蓋可以進行升降。 升降機僅需通過轉換閥進行升降、就可以簡單地進行油桶交換工作。
標配有標準底板、靜音萬向剎車腳輪，在任何地方都可以簡單地進行移動工作或者固定設置。
設計專用增壓升降機構和流體壓力盤。壓油盤有強制擠壓的力量，將流體物料高壓集中到底閥周圍,幫助泵吸收，對油脂的流體介質效果更佳。
該機配置氣動高壓流體輸送泵，可用于潤滑油脂/黃油及類似介質等的管道集中供給及大量使用等場合。
二、基本參數
| 品牌 | 科信源KEXINYUA | 型號 | KXY-5005 |
| 壓力比 | 50:1 | 氣源進氣壓力 | 0.3~0.8Mpa |
| 輸出量 | 500-900g/min | 油脂輸出壓力 | 180-380Kg/cm2 |
| 空氣入口 | G1/4（軟管接頭） | 適用油脂桶 | 5L標準桶裝油脂 |
| 材料出口 | G1/4（軟管接頭） | 適用工作環境溫度 | -7~45℃ |
| 高壓油管長度 | 3.6M | 驅動方式 | 氣動 |
| 設備重量 | 35KG | 適用介質 | 0#~3#黃油 |

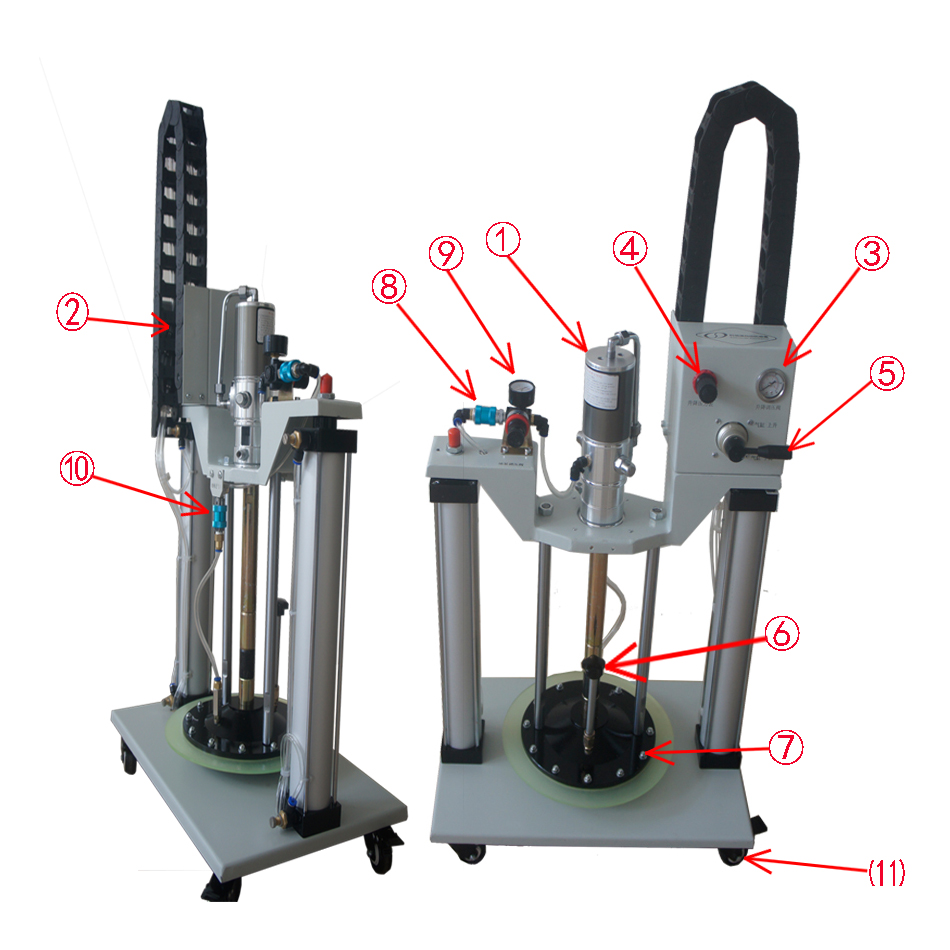

三、產品功能介紹（此圖僅供參考）
② 雙立柱油脂加注機總氣源進氣口
③ 雙立柱升降調壓表（建議在正常情況下調至0.2~0.3Mpa）
④ 升降調壓閥
⑤升降控制閥（在正常工作時保持氣缸下降狀態）
⑥ 排氣把柄（在換一桶新油時需把排氣把柄擰下，壓油盤對準油桶中心在氣缸下降，下降一定程度時看見排氣孔有油出來時就把排氣把柄擰上）
⑦ 壓油盤（在換桶時壓油盤必須對準油桶中心才能氣缸下降）
⑧ 油泵氣壓滑動開關（在不工作時或下班時關掉油泵氣壓，卸掉油管油槍中的壓力）
⑨ 油泵壓力表（推薦在正常情況下油泵氣壓調至0.2~0.4Mpa）
⑩ 油桶進氣口滑動開關（當油桶吸完時把氣缸上升至高點后左手扶住油桶右手滑動開關油桶和壓油盤就分開了）
? 腳輪
四、一般故障與排除
| 故障情形 | 可能原因 | 解決方法 |
|
油泵沒有動作 |
太低的空氣壓力或是被壓住的 空氣供應管線 |
加大空氣壓力并且/或清除壓住 管線的物體 |
| 被關閉或是阻塞的幫浦閥門 | 打開并且/或清理 | |
|
阻塞的/氣體線路、油管、閥門 或其他部件 |
釋放壓力 清除阻塞 |
|
| 損壞的氣動馬達 | 評估損壞情形，維修氣動馬達 | |
|
油泵有動作但是潤滑油脂沒有流出 |
潤滑油脂用盡或油里出現空氣 | 添加潤滑油脂或打開排油閥門 |
| 異物進入輸油管路 | 清理管路及終端部件 | |
| 空氣泄露 | 磨耗或損壞的氣動馬達墊圈或 | 評估損壞情形，維修氣動馬達 |
|
不正常的油泵動作 |
潤滑油脂用完 | 添加潤滑油脂 |
| 磨耗的氣動馬達油封 | 更換 | |
| 損壞的氣動墊圈座 | 評估損壞情形，維修氣動馬達 | |
| 潤滑油脂從指示牌部分泄露 | 磨耗的氣動馬達油封 | 更換 |
1、 使用本機器應確認氣壓0.3-0.8MPa;
2、 請勿在高溫50℃以上、低溫-5℃以下使用；
3、 使用介質：潤滑油脂，黃油及類似油品等無腐蝕性介質。請勿超越使用范圍；
4、 如油桶被撞擊嚴重變形，務必停止使用；
5、 使用的油類應確保無任何異物，如鐵屑等，以確保機器運行正常。
六、設備保養
l 該設備動力由氣路元件來保證，應定期檢查過濾器，氣壓表，調壓閥，保證氣路空氣干燥，清潔及良好的潤滑。
l 保養時，氣缸缸體及泵體部件不能用強溶劑清洗，更不能泡在溶劑中，清洗時請使用中性清潔劑。
l 清洗保養后安裝時，切忌帶入雜物，硬物，否則影響設備使用壽命。
l 為保證設備的正常使用，維護設備時請采用我公司提供的方法及配件，若應方法及配件不當操作引起的設備損壞，我公司不負任何責任。
l 使用時，若出現本說明書沒有涉及到的故障和問題，請及時與我公司聯系，取得詳細準確的技術支持，我公司將提供及時，周到的服務。
l 維護設備應嚴格按我公司提供維修指南進行，不明白問題應立即取得我公司的技術支持。
l 每月定期往油泵進氣口滴入3-5mL優質機油，保持油泵氣缸內壁潤滑工作。
七、質量保修
1、科信源自動化設備實行"三包"，保修期一年（易損件除外），終身維護。
2、保修期內接到客戶的故障電話，1小時提供解決方案協助排除故障 直至恢復正常生產為止。
3、及時優質優價提供產品配件供應。
4、定期回訪，對客戶進行滿意度調查，了解設備的使用情況，向客戶介紹高壓篩分設備的新技術、新產品。
我們是正規生產廠家，將為您提供優質的售后服務。如在使用中有任何技術問題請聯系我們。
